Op 16/05/2006 ging de machinezender SAQ uit Zweden opnieuw een testuitzending doen van 09u30 tot 10u30 UTC op de gekende frequentie 17,2 KHz.

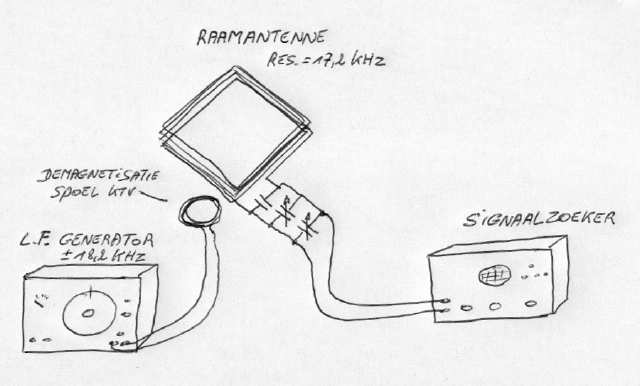

Vandaag zou ik mijn "ontvanger" uitbreiden met een "BFO" zodat de toon meer in het hoorbare gebied zou liggen. Het blokschema ziet er als volgt uit:

Ik heb dus een koppelspoel in de nabijheid van de raamantenne gezet en hierop aangesloten een LF-generator die afgestemd staat op ongeveer 1 KHz hoger (of lager) dan de ontvangstfrequentie 17,2 KHz .... de "koppelspoel" is een demagnetisatiespoel uit een oude kleurenTV.

Uit de "ontvanger" is dan de uitzending (in morse) van SAQ te horen op de toonhoogte van 1KHz.

Een korte opname van het signaal dat ik vandaag ontvangen heb kan je HIER  beluisteren:

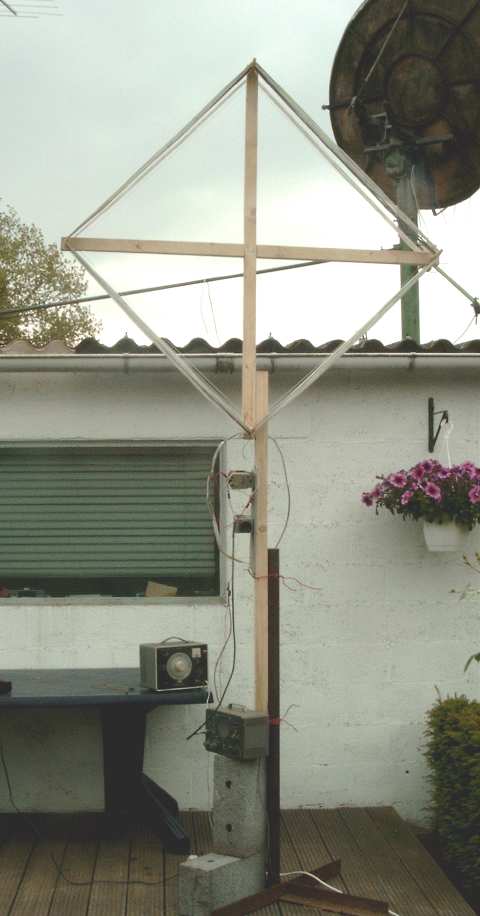

Hier dan enkele foto's van mijn opstelling:

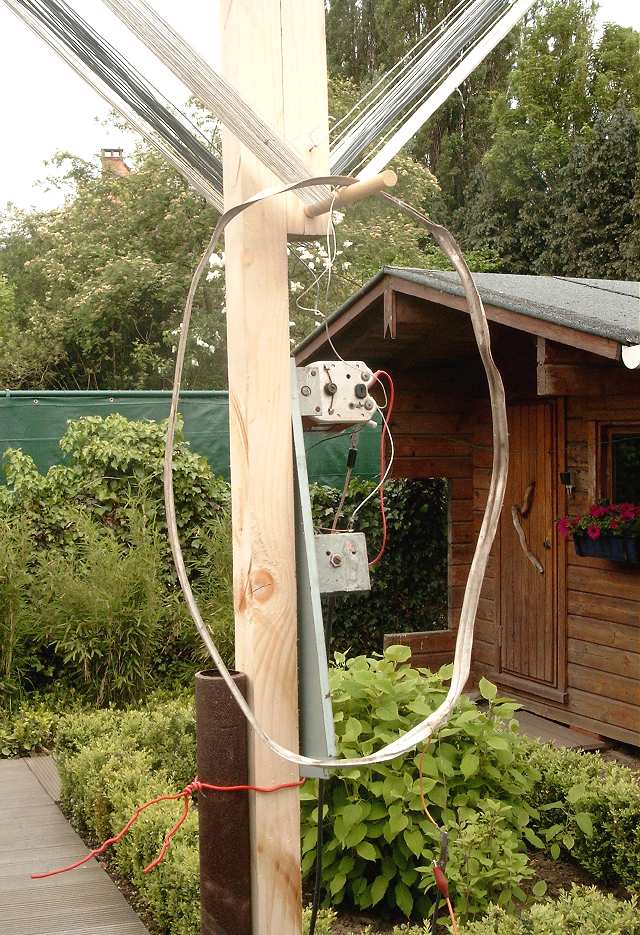

Hieronder de koppelspoel die het signaal uit de LF-generator injecteerd in de raamantenne:

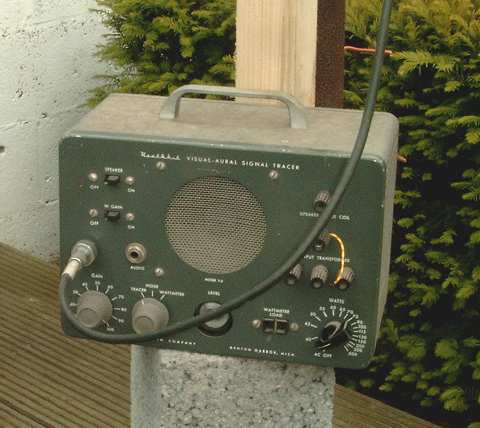

De "ontvanger" .... een Heathkit signaltracer:

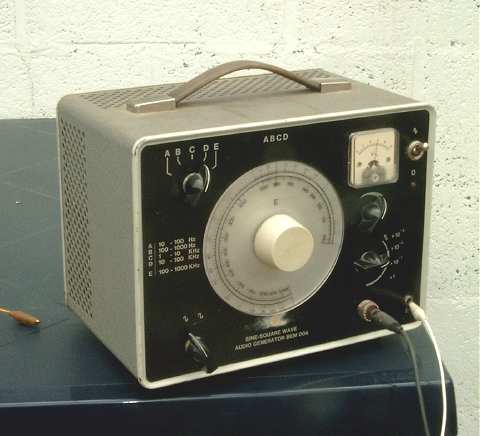

De LF-generator MBLE  BEM004:

Klik hier voor een volgend verslag van een Alexanderson-uitzending.
