RBC  luidspreker - voeding

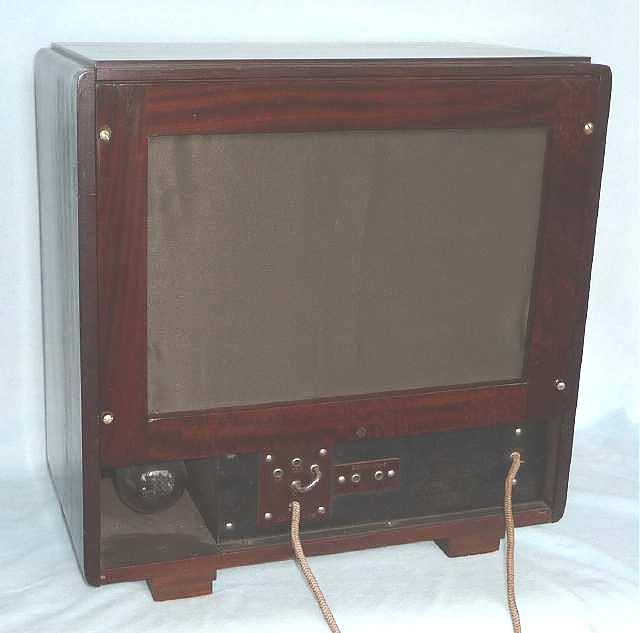

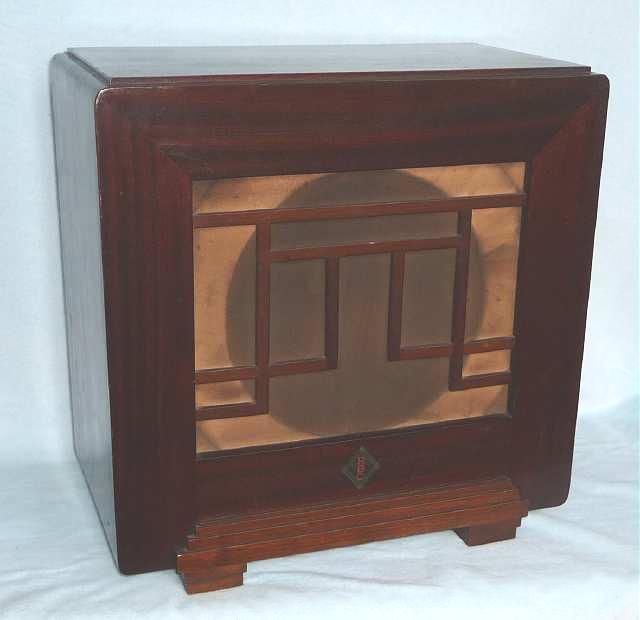

Het betreft hier een luidspreker met uitgangstrafo en een gelijkstroomvoeding die zorgt voor de spanning van de veldwikkeling van de luidspreker en deze spanning kan ook afgenomen worden aan de stekkerbussen aan de achterkant van het apparaat zodat men er radio's kan op aansluiten die oorspronkelijk voor een (oud) gelijkstroomnet bedoeld waren.

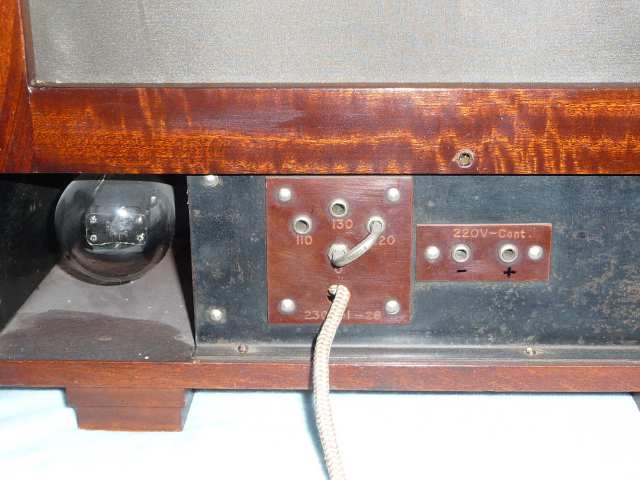

Ingangsspanning : 110 - 130 -  220V wisselspanning,

Uitgang : 220V gelijkspanning

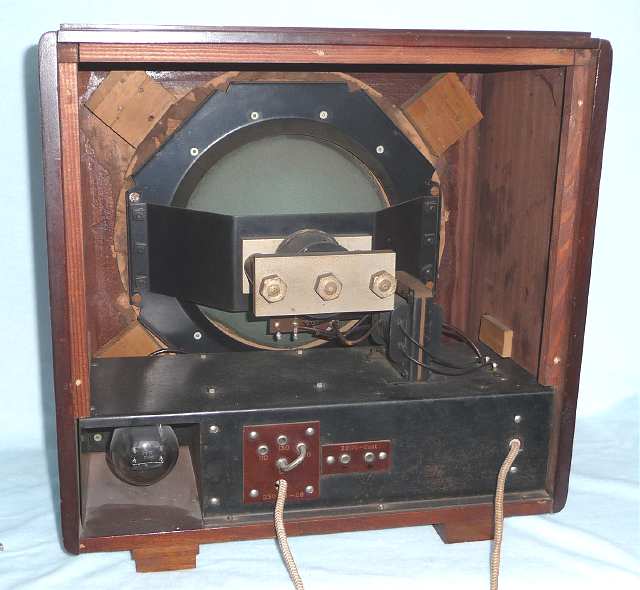

Een gelijkrichter-lamp zorgt voor de dubelfasige gelijkrichting, een smoorspoel en twee condensatoren voor de afvlakking.

Meer info over RBC, de radiofabriek van Tongeren is hier te zien.
