ACEC DICTOREL 2420

Dit zijn dicteerapparaten van eind jaren'50 van het Belgische merk ACEC.

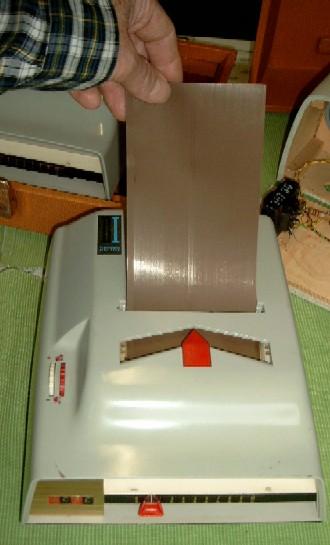

Deze apparaten werken met magnetische blaadjes die op de volgende manier erin gestoken worden zodat ze zich rond de roterende trommel vastzetten.

De gesproken tekst wordt dan vastgelegd door een opname/weergave-kop die over het draaiend magneetblaadje wrijft en zich terwijl langzaam naar rechts verplaatst zodat er in feite sporen ontstaan zoals op een Edison-rol. De secretaresse die de gesproken tekst moet uittikken heeft een zelfde apparaat waarop een hoofdtelefoon of luidspreker op aangesloten is ...

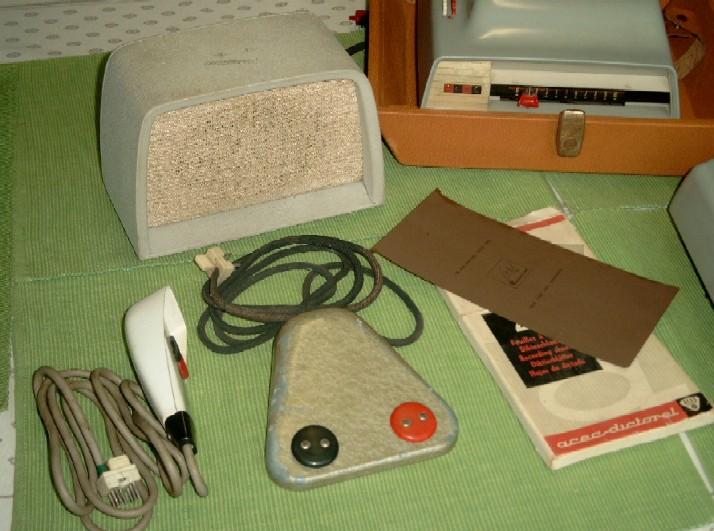

Door middel van een voetpedaal kan ze het toestel bedienen ... de rode knop doet de rol bewegen en dus komt het geluid uit de luidspreker ... wanneer ze bv. een zin opnieuw wil beluisteren drukt ze op de zwarte knop en dan verplaatst de weergave-kop zich 1 spoor terug naar links zodat ze dezelfde zin opnieuw te horen krijgt.

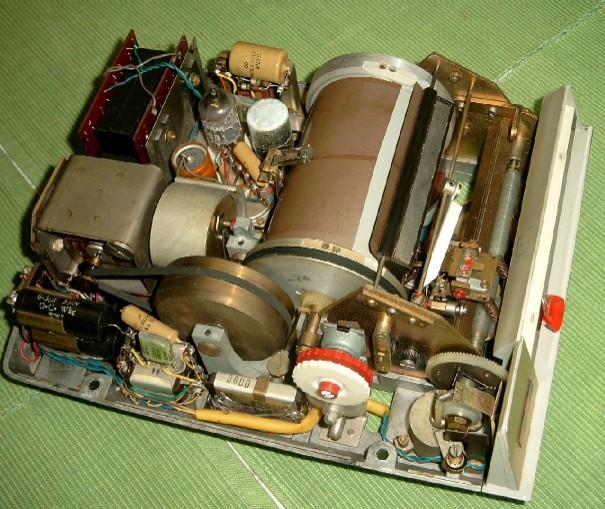

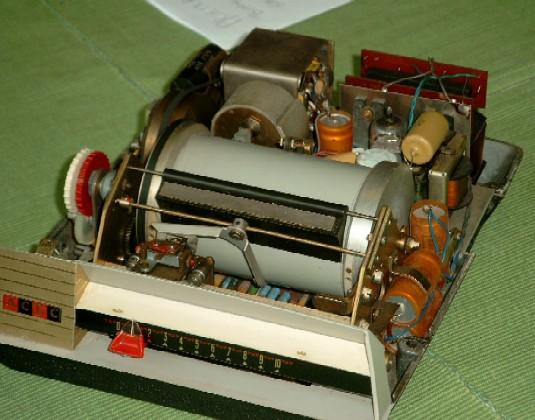

Zo ziet er langs binnen uit.

De gebruikte buizen zijn: in het toestel ECC81 + 3 transistoren OC71...

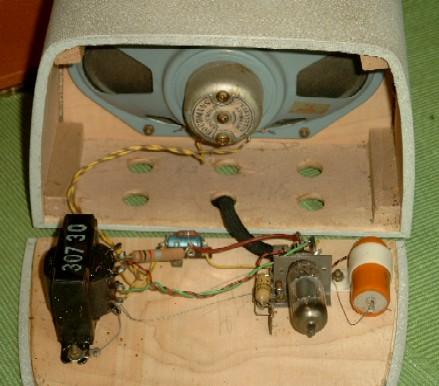

In het luidsprekerkastje: EL91

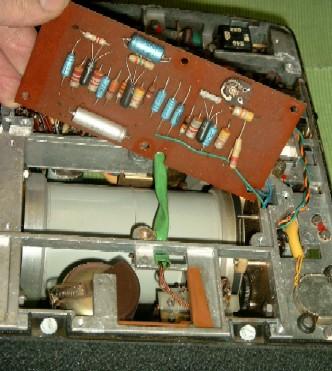

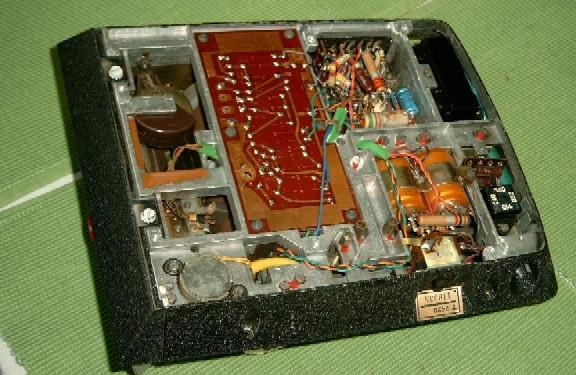

Zo ziet het er langs onder uit

Beide toestellen verkeren in goede en werkende staat.
