Siera SA2034A

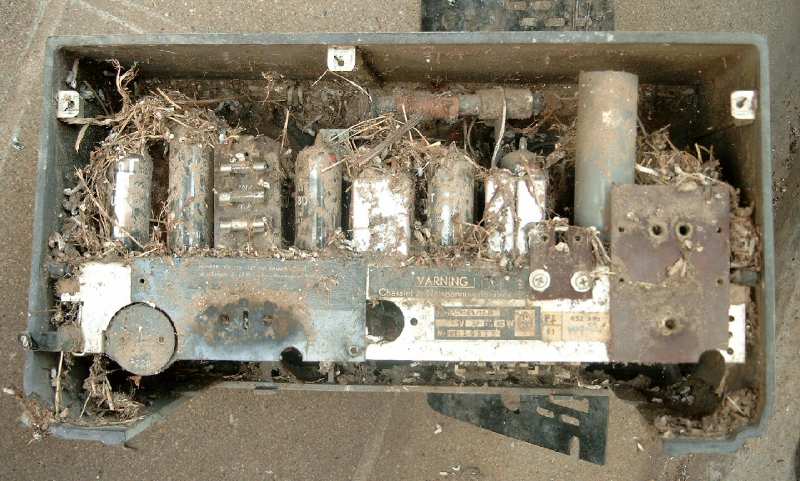

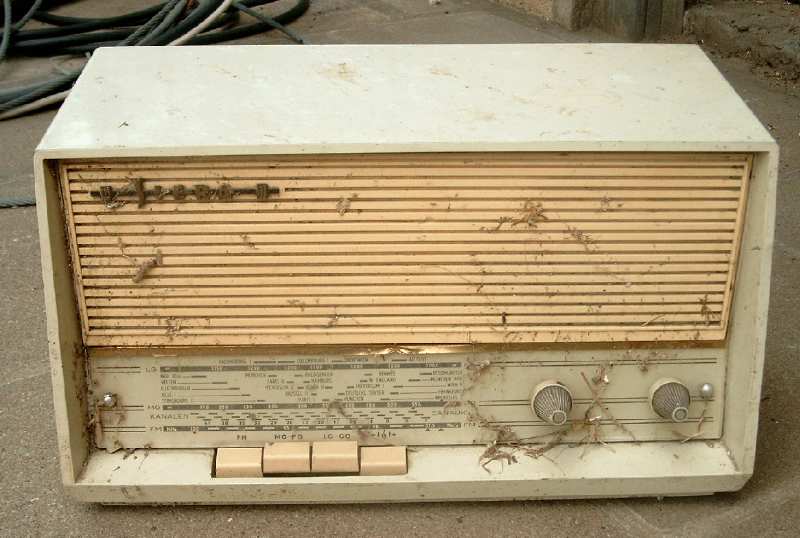

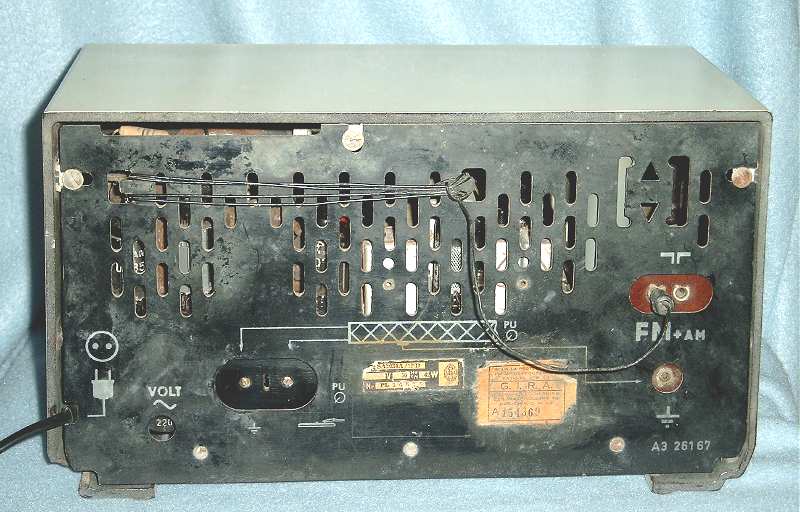

Deze radio heb ik in het voorjaar van 2003 opgeraapt van een hoop vuil, ik had hem al verschillende dagen zien liggen maar vond hem te vuil en te smerig om hem mee te nemen, bovendien was hij ook nog eens kletsnat want het had al verschillende dagen geregend ..... de dag voordat het vuil opgehaald zou worden heb ik hem dan toch maar meegenomen. Nadat ik hem enkele maanden had laten drogen heb ik hem open geschroefd. Hoe die rotzooi in de radio geraakt is weet ik niet, in ieder geval kunnen het geen muizen geweest zijn want de achterwand en onderwand zaten er nog op en ook de luidspreker was nog gaaf. (muizen lusten nogal eens graag het papier van de conus van de luidspreker).

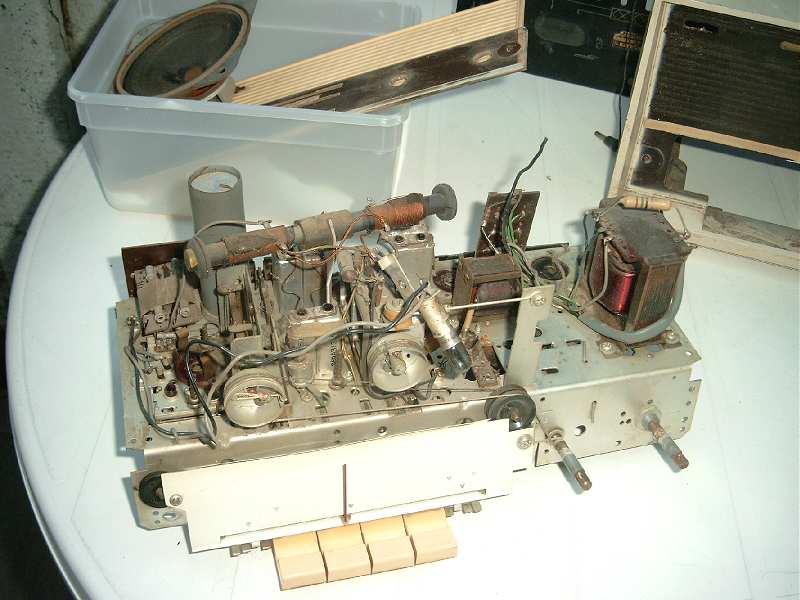

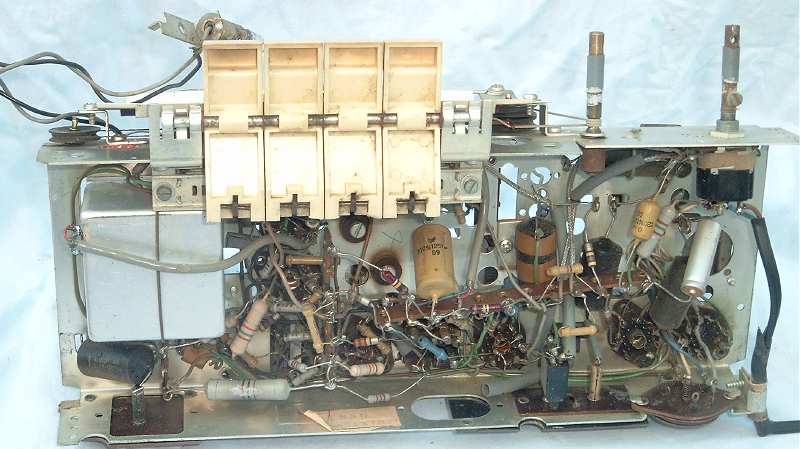

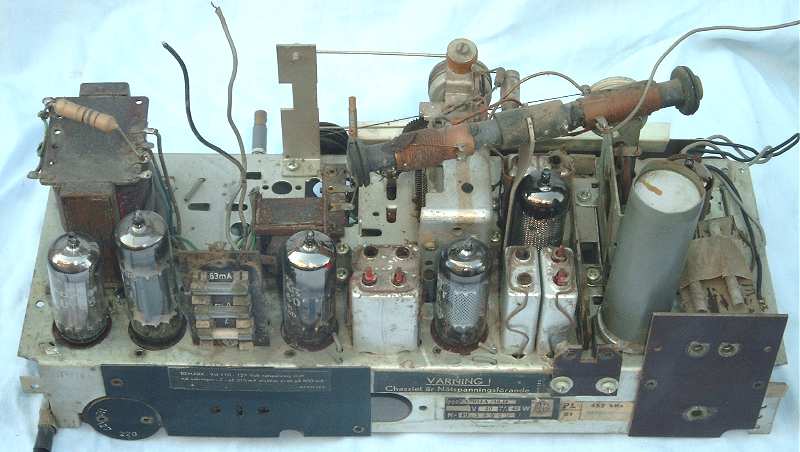

Na wat kuisen zag alles er al veel beter uit:

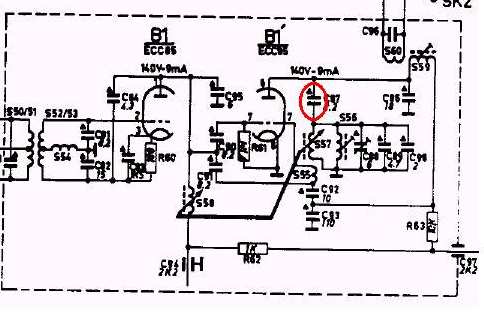

Na alles eens nagekeken te hebben werd er spanning op gezet en waarachtig, de radio begon te spelen, zeer goede ontvangst op de midden- en lange-golf maar de FM bleef stil. In zo een geval neem ik meestal de griddipper en stuur een signaal van 10,7 MHz (gemoduleerd) in de buurt van de ECC85 .... dat gaf een geluid in de luidspreker dus was het middenfrequent in orde. Dan maar eens een nieuwe ECC85 ingestoken maar nog steeds geen geluid ..... hoogspanning was wel aanwezig op de FM-unit .... dan een 2de FM-ontvanger vlakbij de radio gezet om te controleren of ik het signaal van de oscillator kon horen maar die bleek dus niet meer te oscilleren. Dan maar eens controleren of de weerstanden in de FM-unit soms verlopen zijn, dat kan makkelijk zonder de unit te hoeven openen, gewoon langs de pennen van de buisvoet en de aansluitingen .... omdat ook hier geen noemenswaardige veranderingen vast te stellen waren zat er maar één ding op en dat is het uitbouwen van de unit.  Je zou nu kunnen beginnen met het nameten van de capaciteiten maar dat heb ik niet gedaan, mijn eerste idee was om de koppeling wat sterker te maken en daarom heb ik C87 overbrugd met een kleine capaciteit bestaande uit een paar getwiste draadjes en inderdaad begon de oscillator toen zijn werk te doen

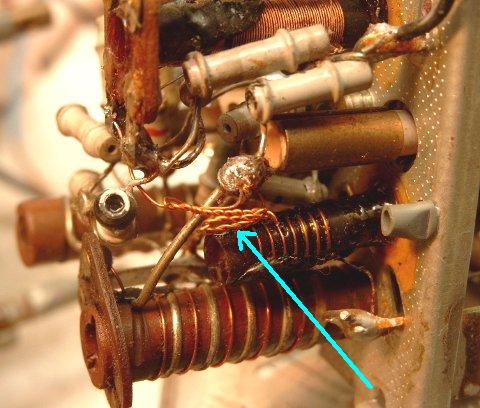

Op deze foto zie je de kleine capaciteit, bestaande uit 2 getwiste draadjes (wikkeldraad):

Daarna moest ik enkel nog de radio kuisen en terug in elkaar steken.

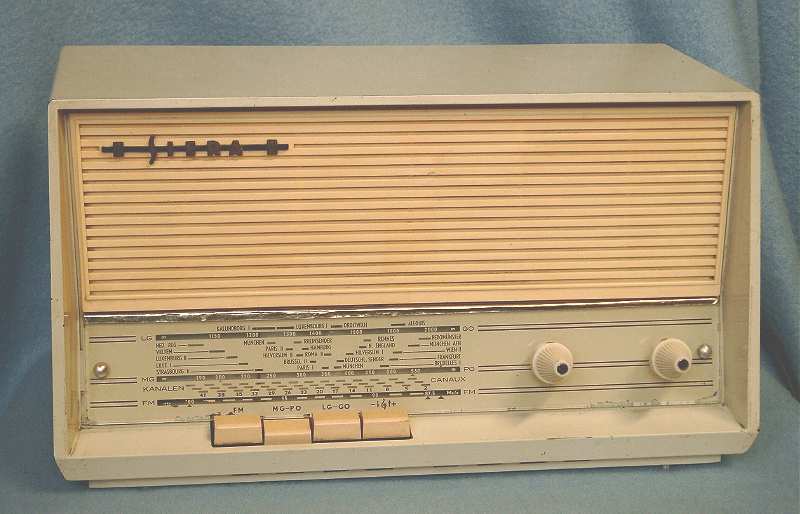

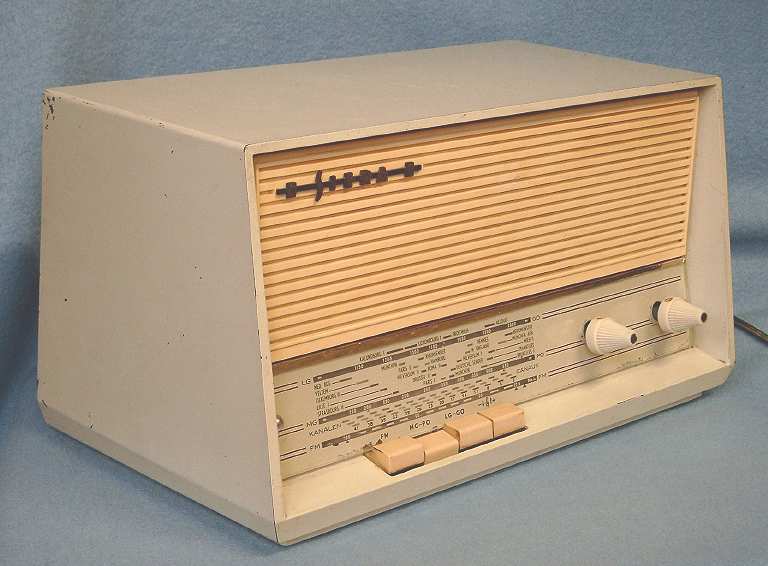

Zo ziet hij er al wat beter uit nietwaar?

De buisbezetting is: ECC85 - ECH81 - EF89 - UABC80 - UL84 - UY85.

Deze Siera SA2034A is electrisch gelijk aan de Philips B2X92A.
