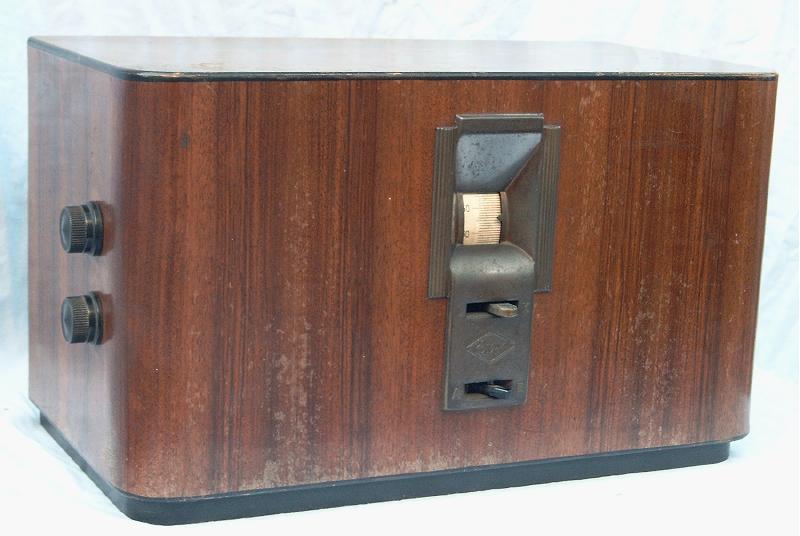

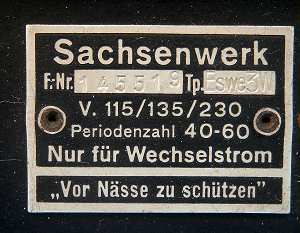

Sachsenwerk ESWE3W

Deze radio kocht ik in de zomer van 2007 uit het nalatenschap van een overleden kennis

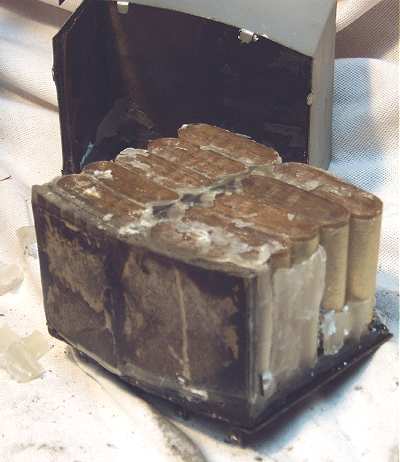

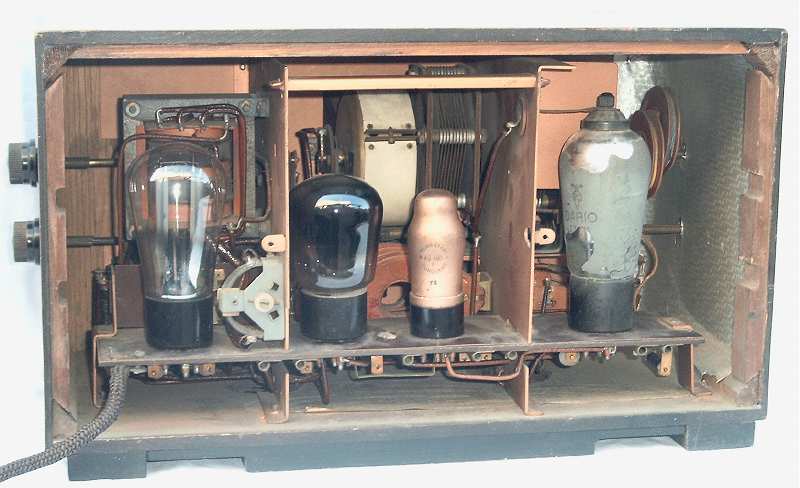

Het gaat hier om een 4-lamps rechtuitontvanger met terugkoppeling. Het eerste wat me opviel bij het uitkasten was een condensatorblok dat nogal redelijk opgezwollen was .... uitbouwen en openmaken was dus de boodschap.

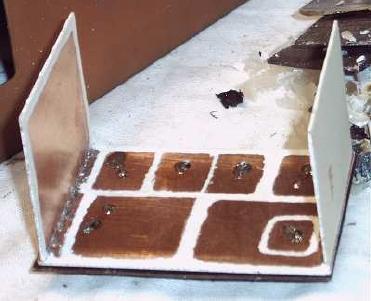

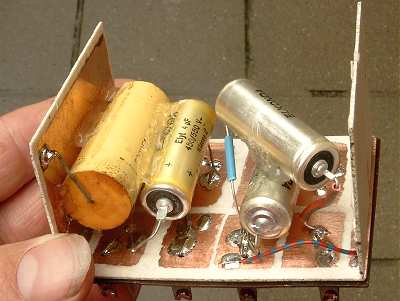

Eerst heb ik enkele printplaatjes gefreesd en aan elkaar gesoldeerd zodat ik de nieuwe condensatoren kon bevestigen in het originele condensatorblik :

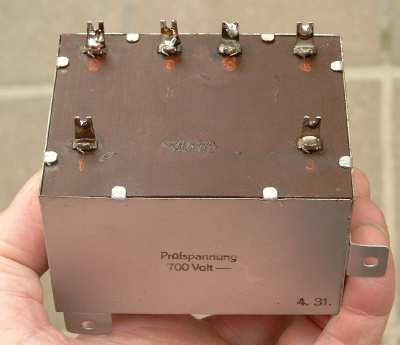

en zo ziet het er uit nadat alles weer terug in het blik zit :

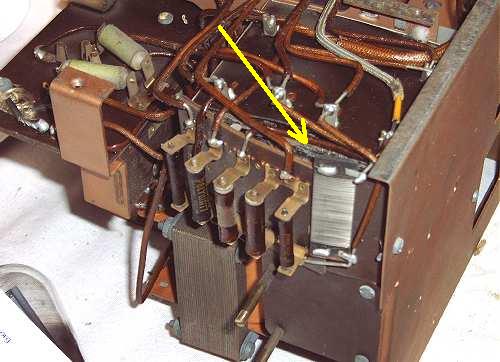

Op deze foto zit het blok reeds terug in de radio, aan de rechterkant staat ook nog een condensatorblok en dit heb ik ook van een nieuwe inhoud moeten voorzien :

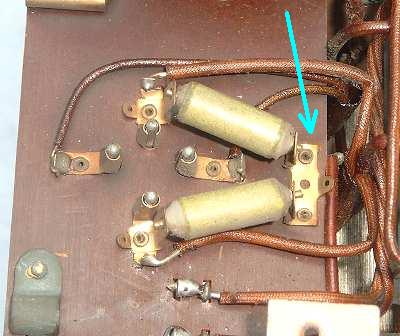

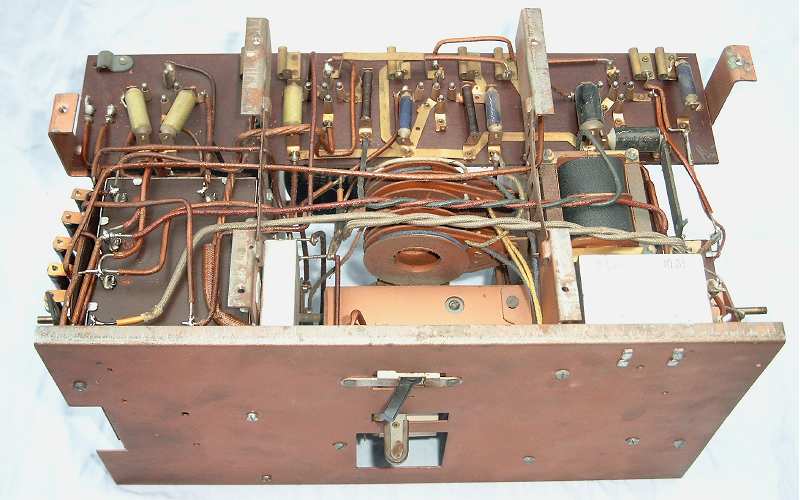

Bij het nader bekijken van de onderkant vond ik nog een "fabrieksfout" .... de beide ratelcondensatoren die aan de anodes van de gelijkrichter hangen, zijn aan het punt waar ze samenkomen, nooit ergens aangesloten geweest :

Na het netsnoer vervangen te hebben (door een ingekleurd strijkijzersnoer) kon de stekker in het stopcontact en ja hoor, de radio speelde weer als nieuw!
