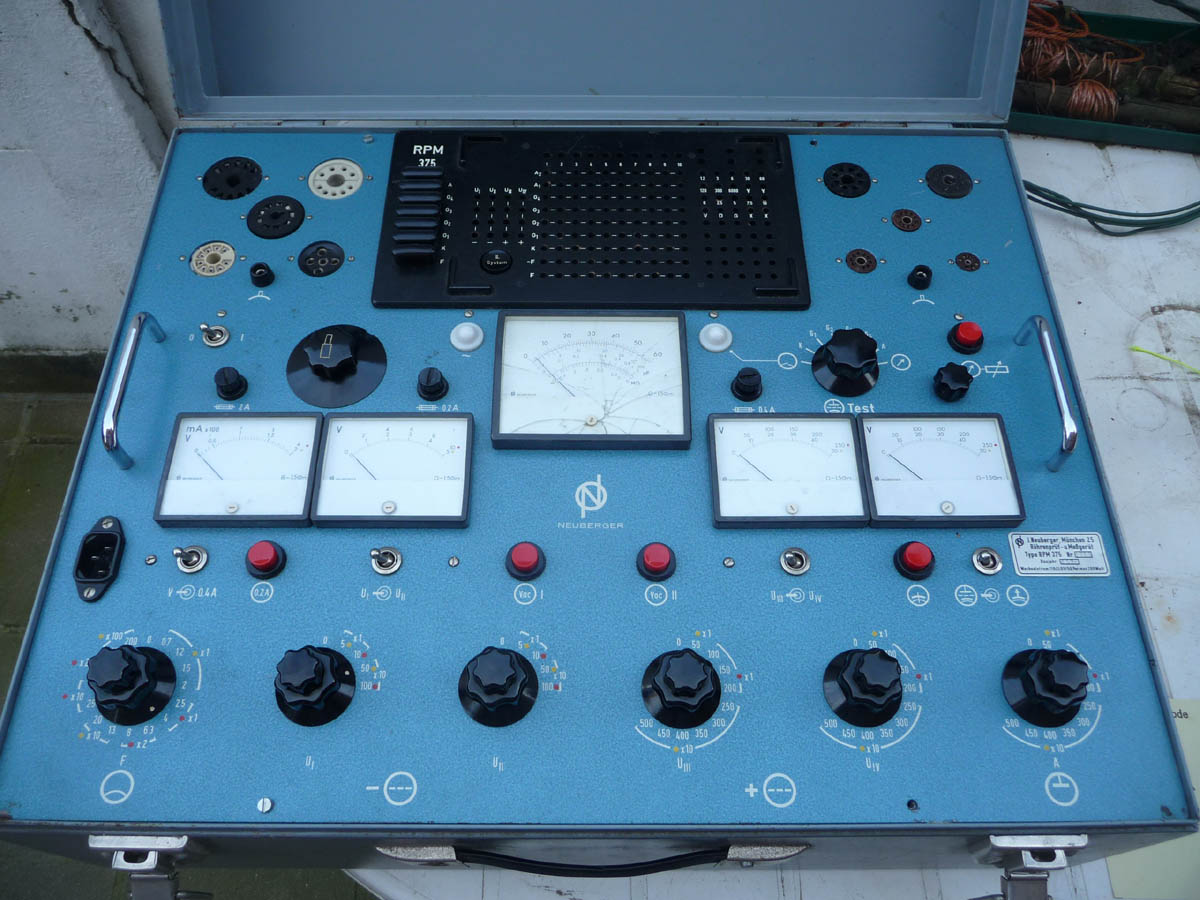

Tubetester - lampentester - buizentester   Neuberger RPM375

In augustus 2015 kocht ik deze lampentester van een kennis.

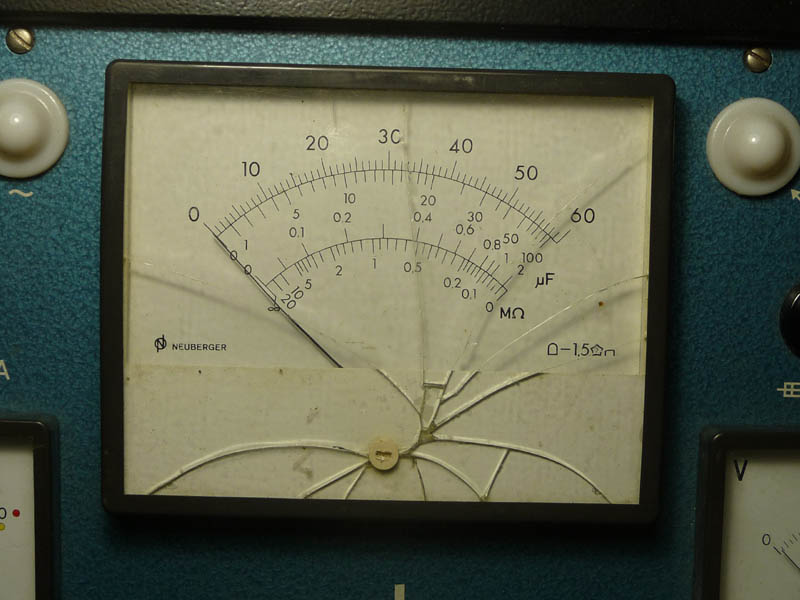

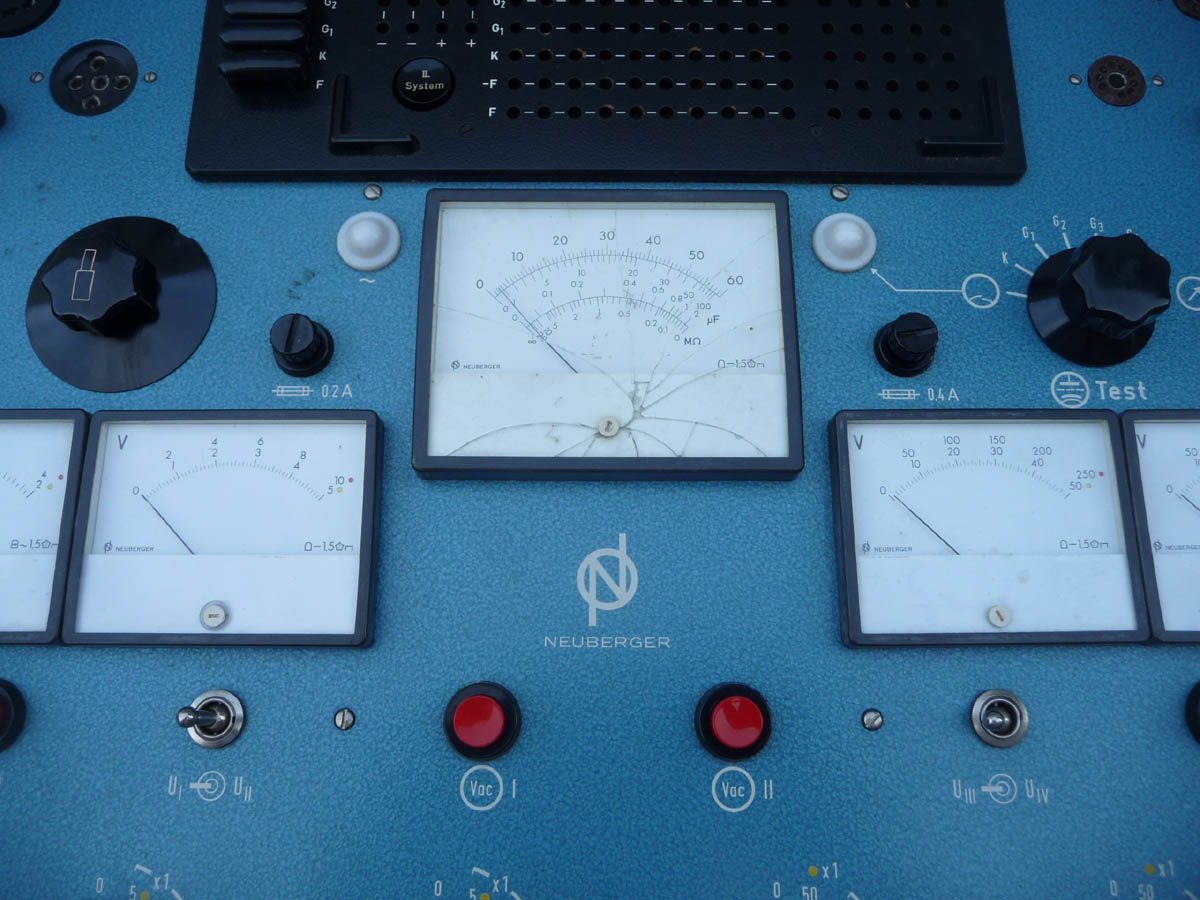

Het eerste wat op valt is dat het glas van de grote meter in het midden gebarsten is.

Het eerste wat ik me afvroeg is of de meter nog intact is .... dat glas vervangen kon later nog wel.

Eerst de binnenkant van het toestel eens visueel nakijken en daar bleek dat de 3 lampen EZ81 er niet meer in zaten maar vervangen waren door diodes 1N4007.

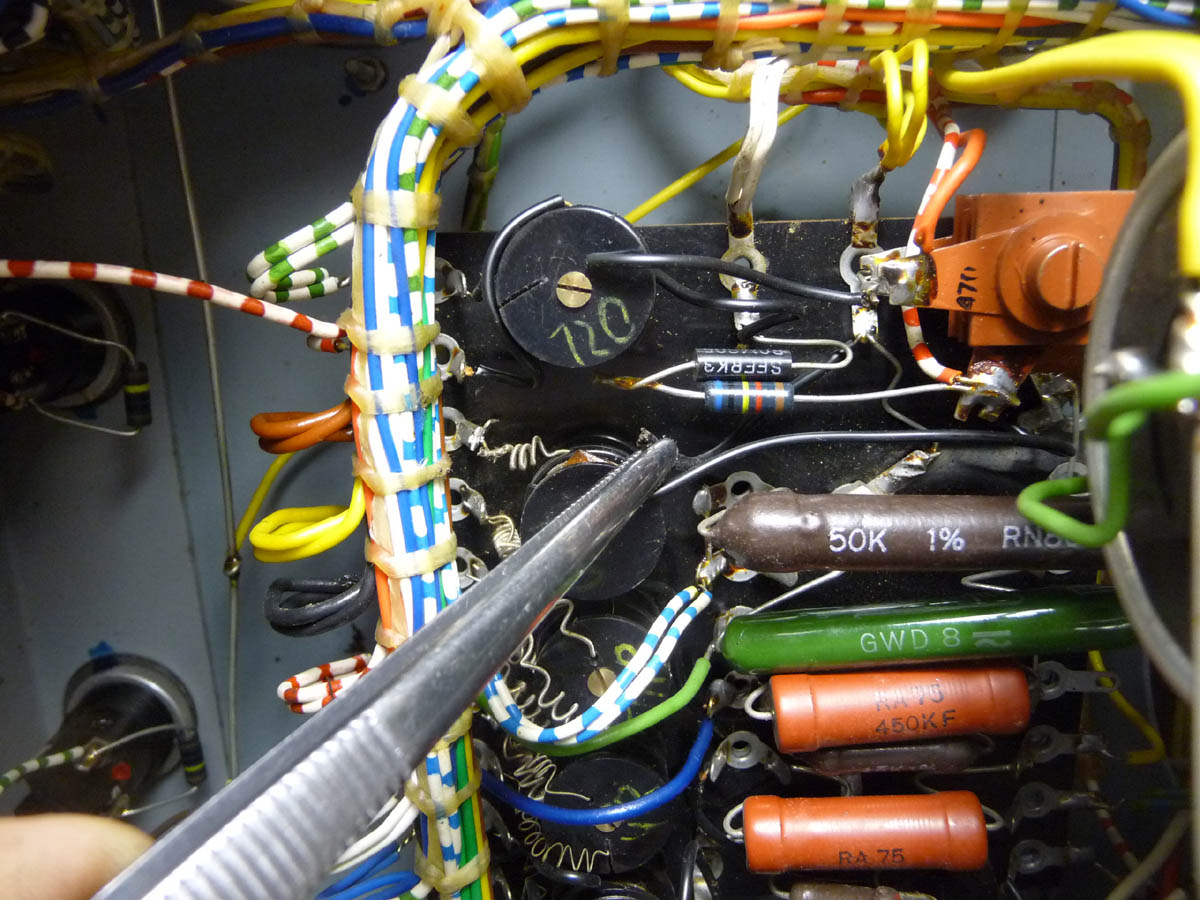

Dan maar eens een lamp (ECL80) op de tester gezet en al snel bleek dat na het opwarmen van de lamp de grote meter helemaal rechts in de hoek knalde ..... door het regelen van de negatieve roosterspanning kon ik meter terug naar 0 krijgen maar het minste dat ik aan de negatieve roosterspanning kwam knalde de naald van de meter in de hoek !            Door uitwendig een mA-meter in serie te zetten met de anodeaansluiting van de ECL80 kon ik vast stellen dat bij een anodestroom van minder dan 1 mA de grote meter al helemaal in de rechterhoek stond. Hier moest duidelijk iets mis zijn met de shuntweerstanden die over de meter staan. Bij nader onderzoek vond ik dan ook inderdaad een losse draad aan de shuntweerstanden:

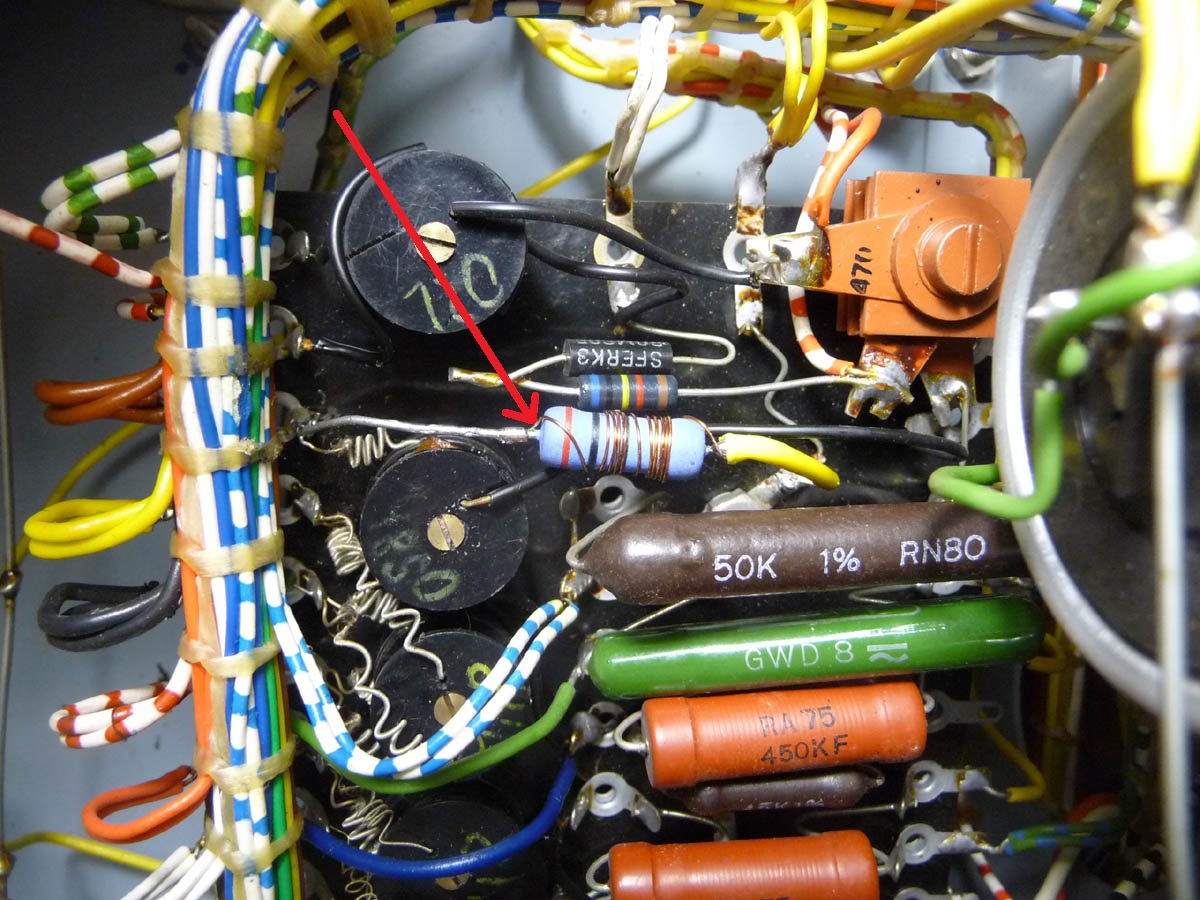

Volgens het schema moest dit een shuntweerstand zijn in spoelvorm met een waarde van 0,06 Ohm.  Omdat het te lastig was om de originele shunt te repareren heb ik maar een andere shunt gezet:

Hierna bleek het toestel perfect te werken !

Nu moest ik het glas van de grote meter vervangen zodat het apparaat er weer perfect uit zag:

Een glas snijden op de goede grootte is geen probleem maar het gaatje boren in het glas voor de stelschroef is iets dat ik nog nooit gedaan had.  Ik had al wel eens gehoord dat men onder water glas gemakkelijker kon bewerken en dus heb ik het erop gewaagd en tegen alle verwachtingen in bleek dit kinderspel te zijn !

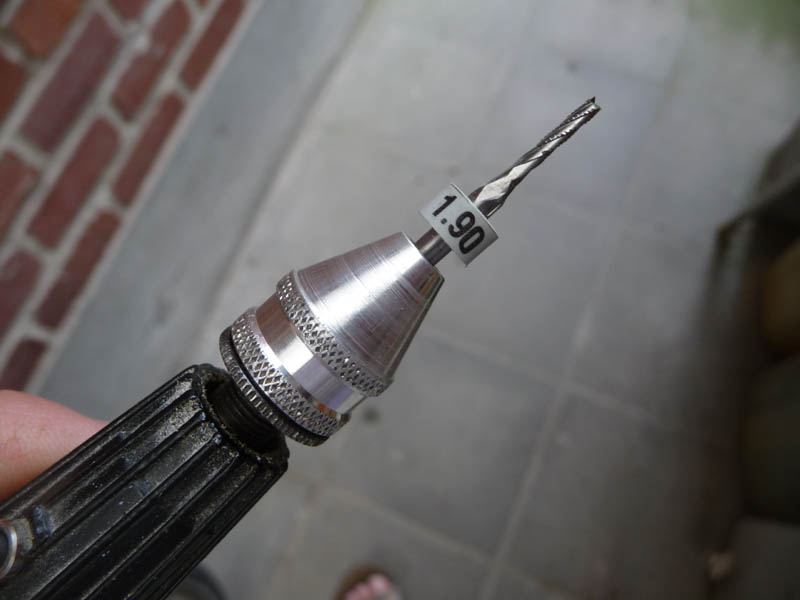

Met dit freesje, dat ik soms gebruik om printjes te bewerken, kon ik heel snel en makkelijk een gat maken in het glas:

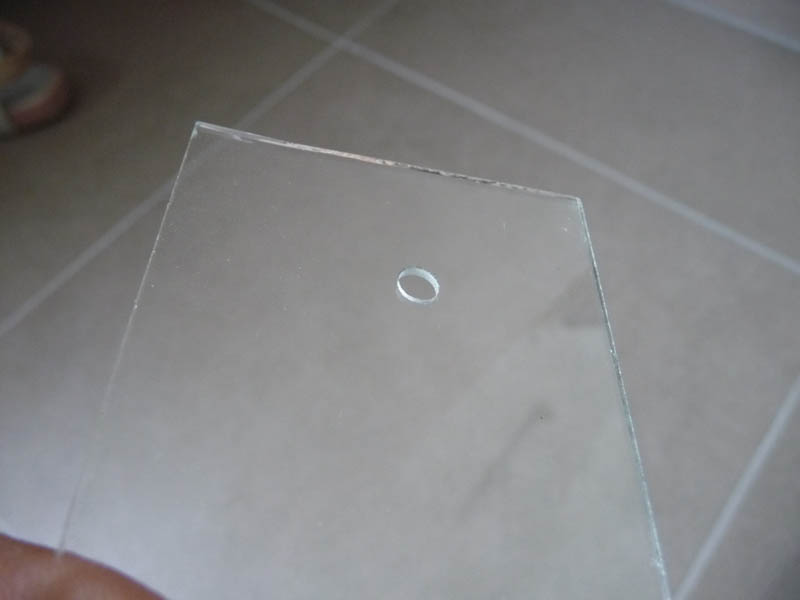

Dit is het resultaat op een proefglaasje:

Dat het zo makkelijk en snel ging had ik niet verwacht ..... ik heb op Youtube een filmpje gezet waar je kan zien hoe simpel het werkt:   https://www.youtube.com/watch?v=wKpPLTCgm34

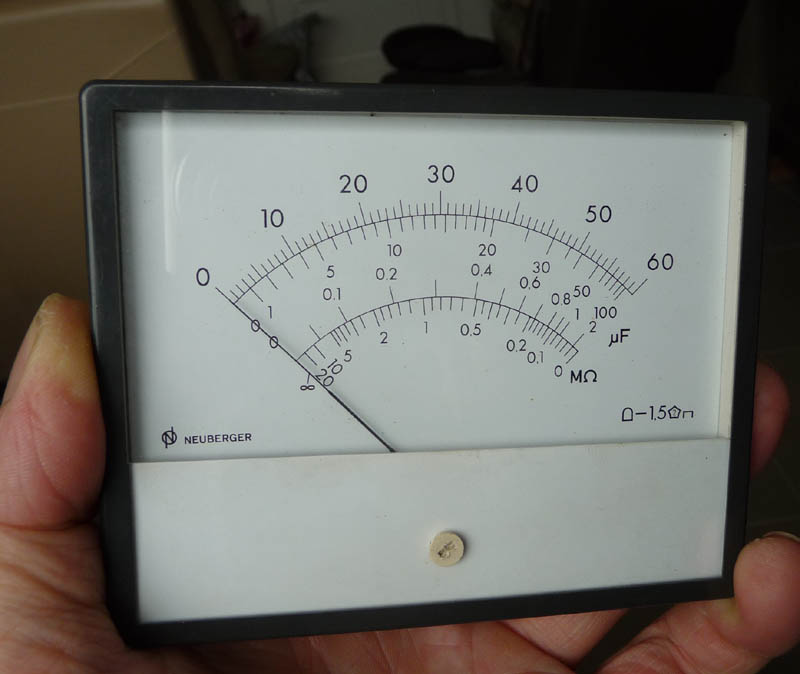

Zie hier de meter met het nieuwe glaasje, ik heb de naald van de meter ook terug recht geplooid want die was behoorlijk krom door telkens met geweld in de rechterhoek te knallen !

Voor 3 van de 4 andere meters heb ik ook allemaal nieuwe glaasjes gemaakt want die waren vervangen door een soort plexiglas maar het viel me op dat, wanneer je met de vingers over dat plexiglas wreef, de meter soms al halverwege de schaal kwam te staan zelfs zonder dat het apparaat aan stond (door de statische spanning). Waarschijnlijk is er in het verleden een voorwerp op de tester gevallen waardoor alle glaasjes stuk waren.

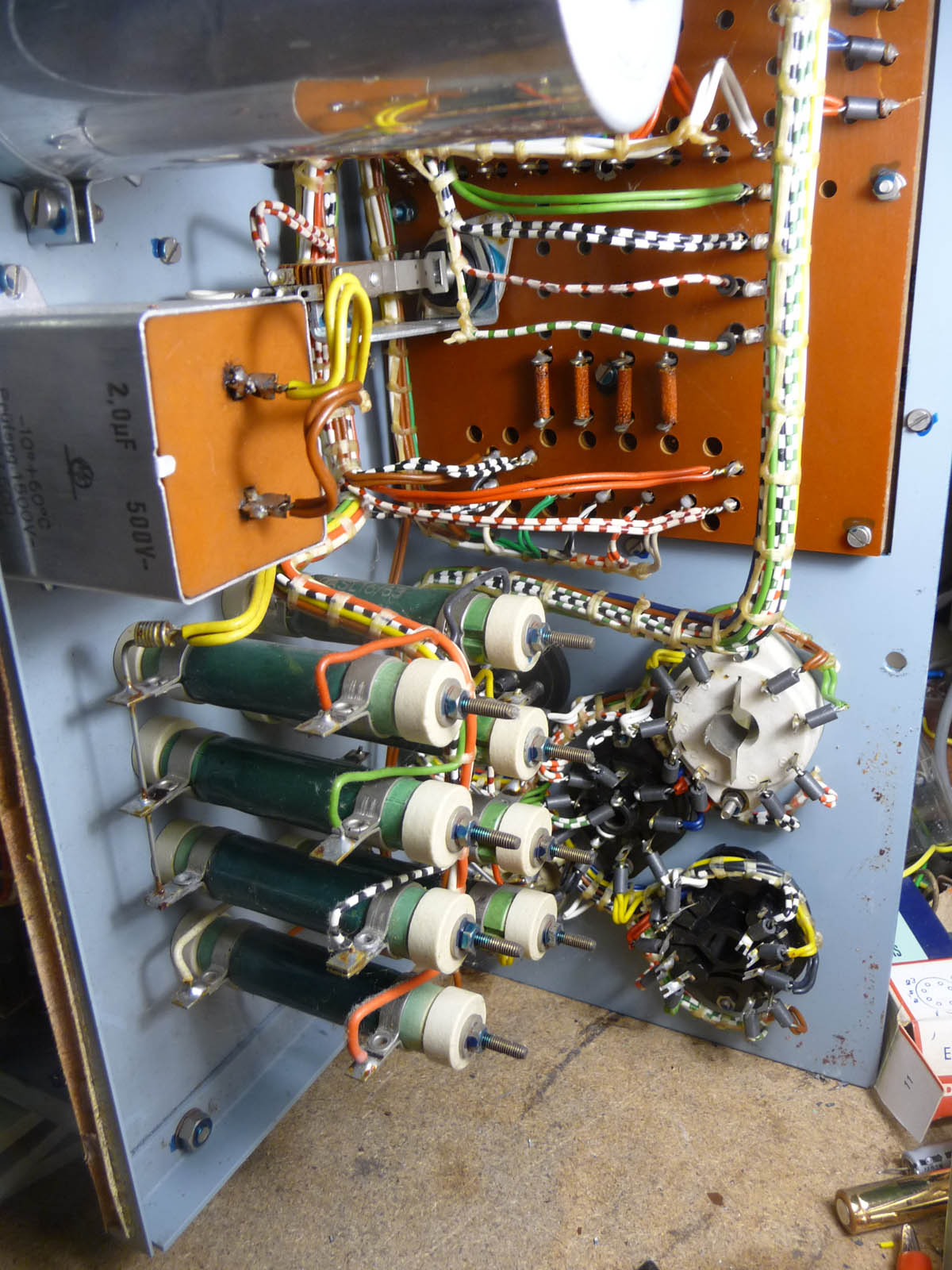

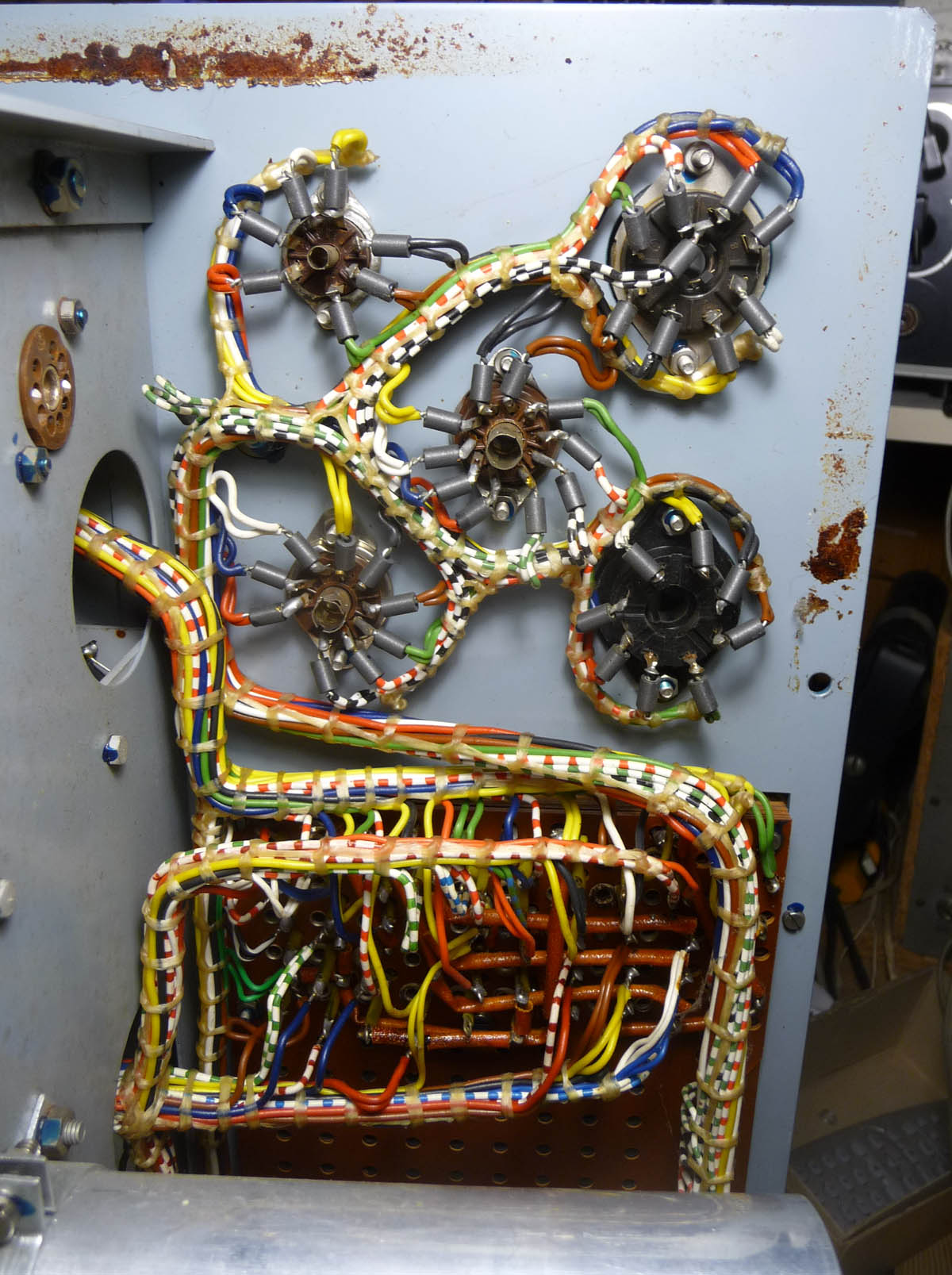

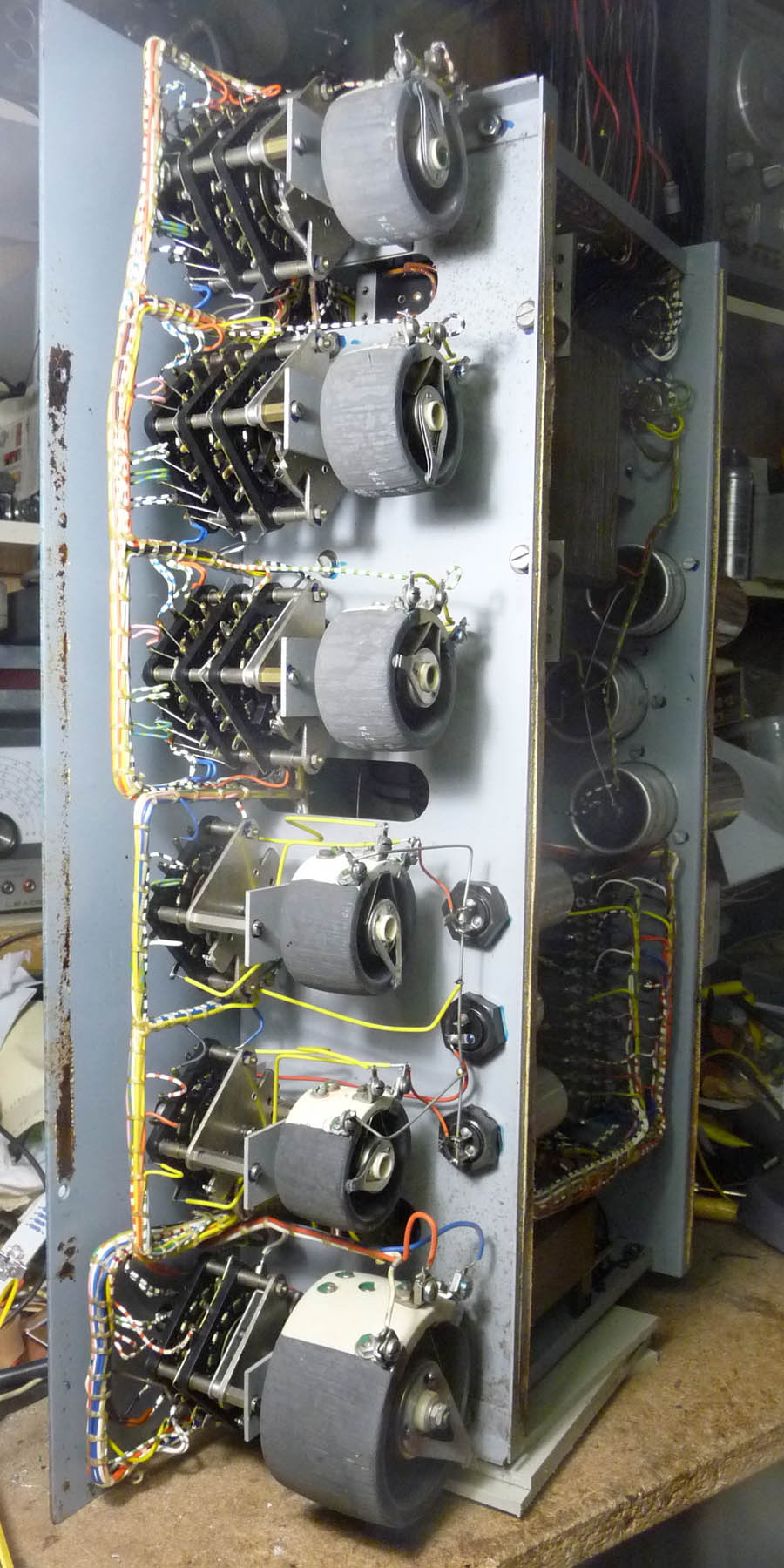

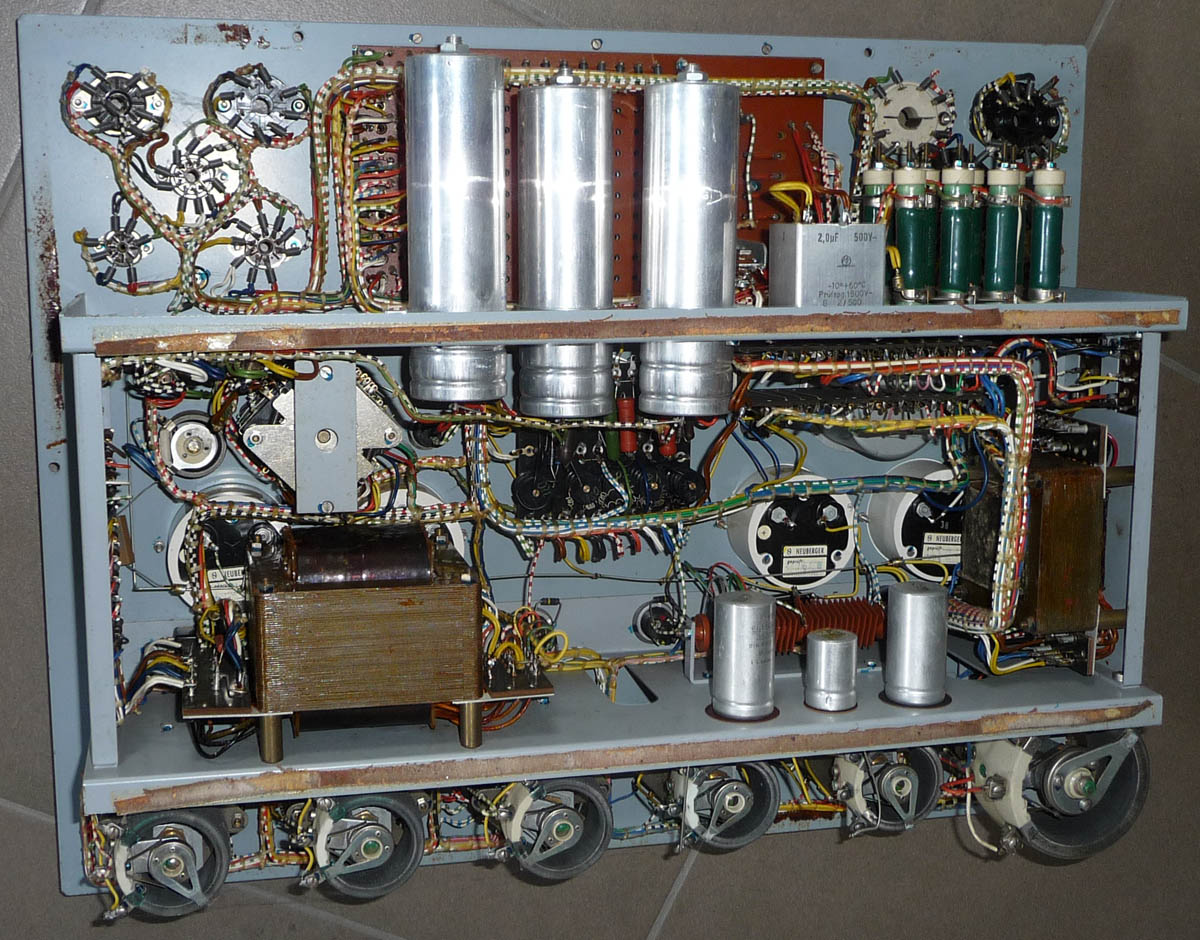

Het apparaat is nu terug in goede conditie ...... hier zijn nog enkele foto's van de binnenkant:

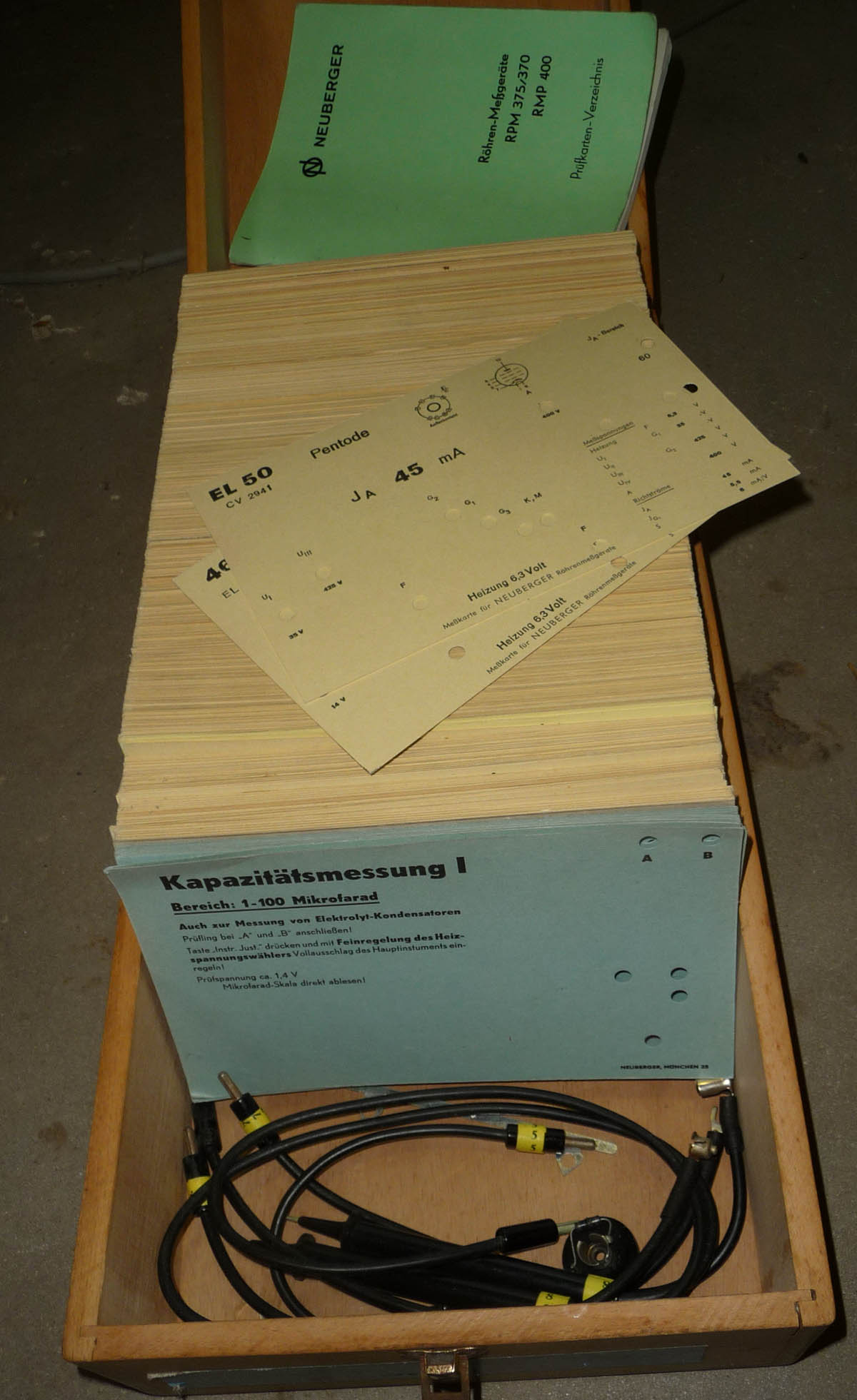

En natuurlijk ook de bijhorende kaarten en kabels:
