Centrad 751

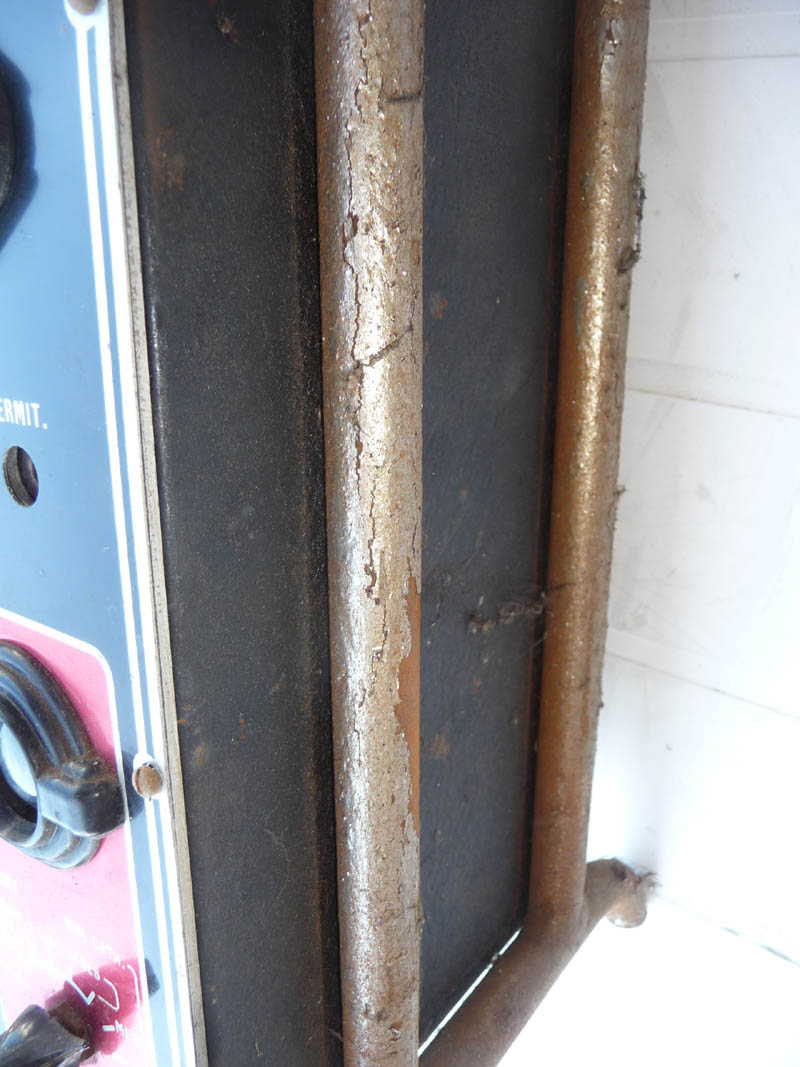

Deze tester heb ik gevonden bij het leeghalen van de zolder van mijn overleden vriend Albert Hauben. Op het eerste zicht was enkel een beetje roest te bespeuren op de buizen van de steunen.

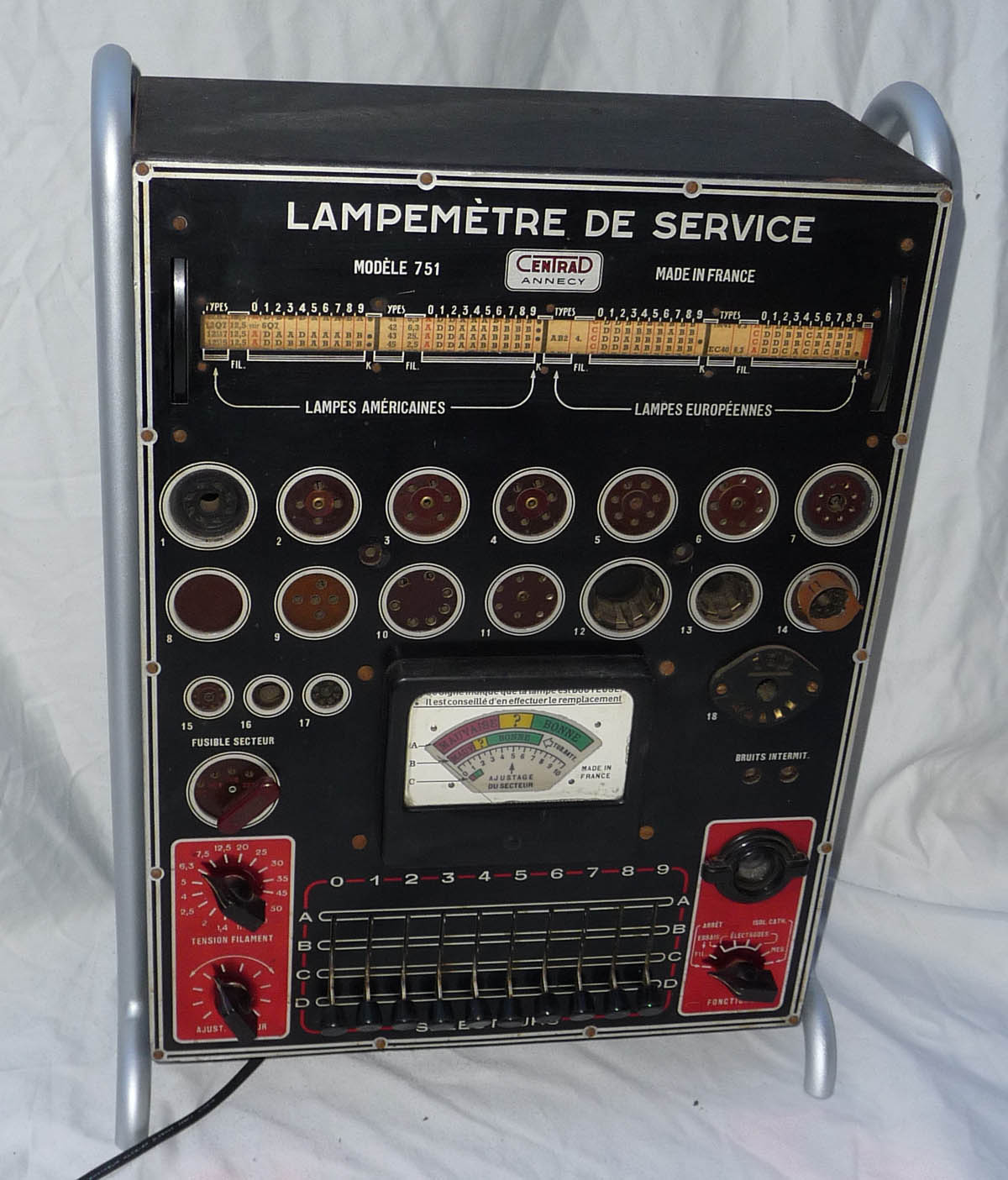

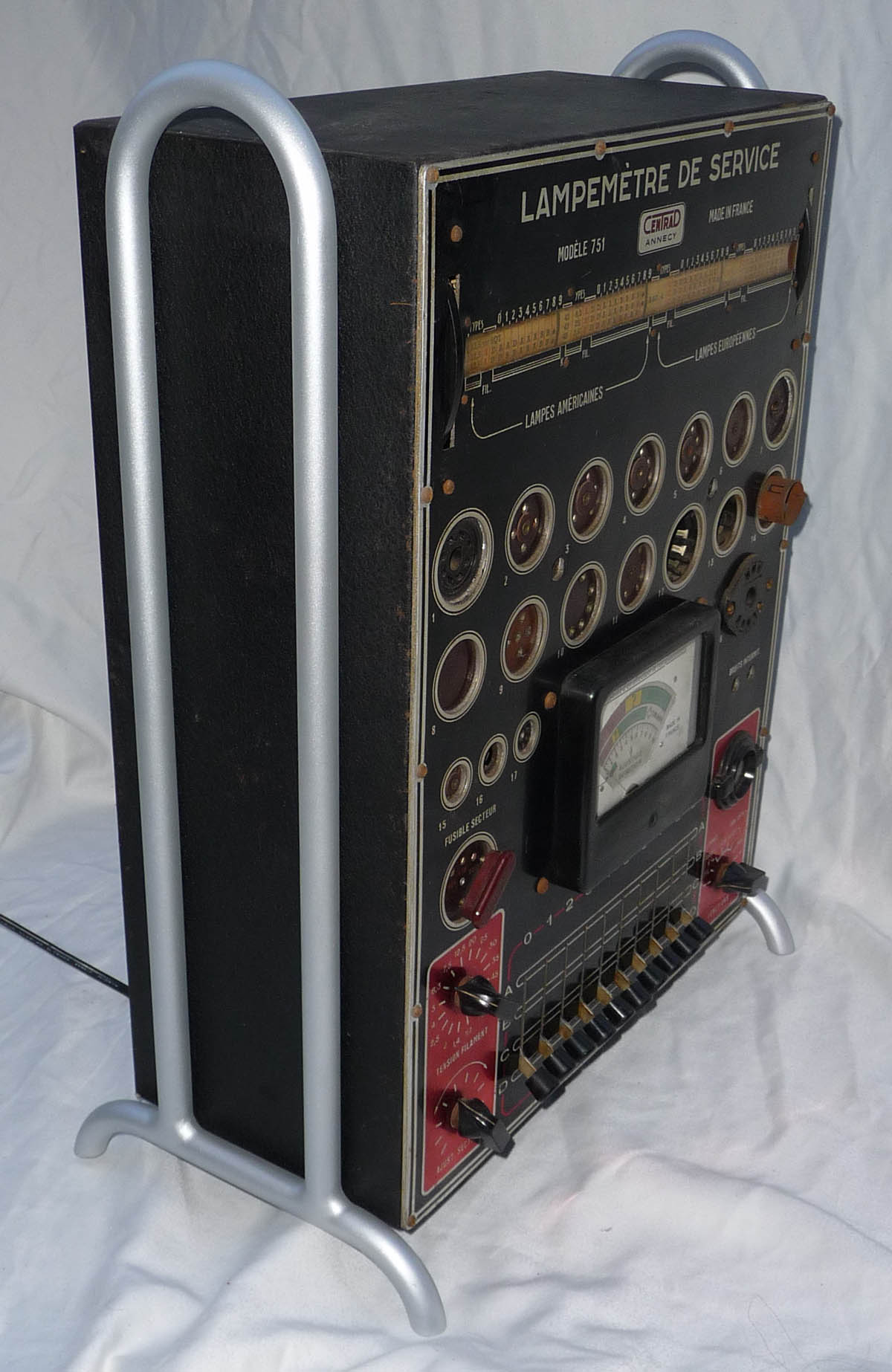

Na de buizen geschuurd en opnieuw gespoten  te hebben ziet het er al beter uit:

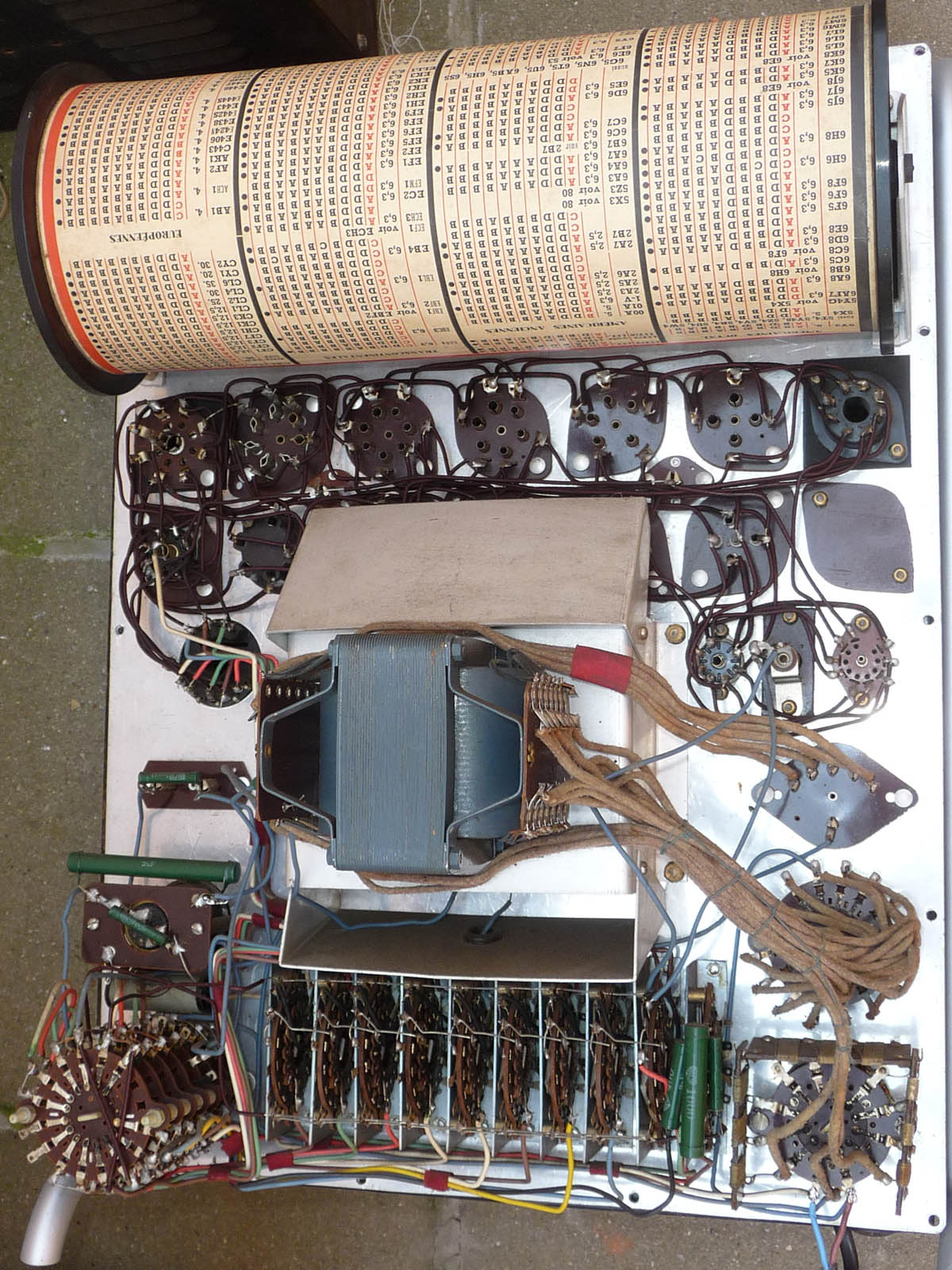

Foto van de binnenkant:

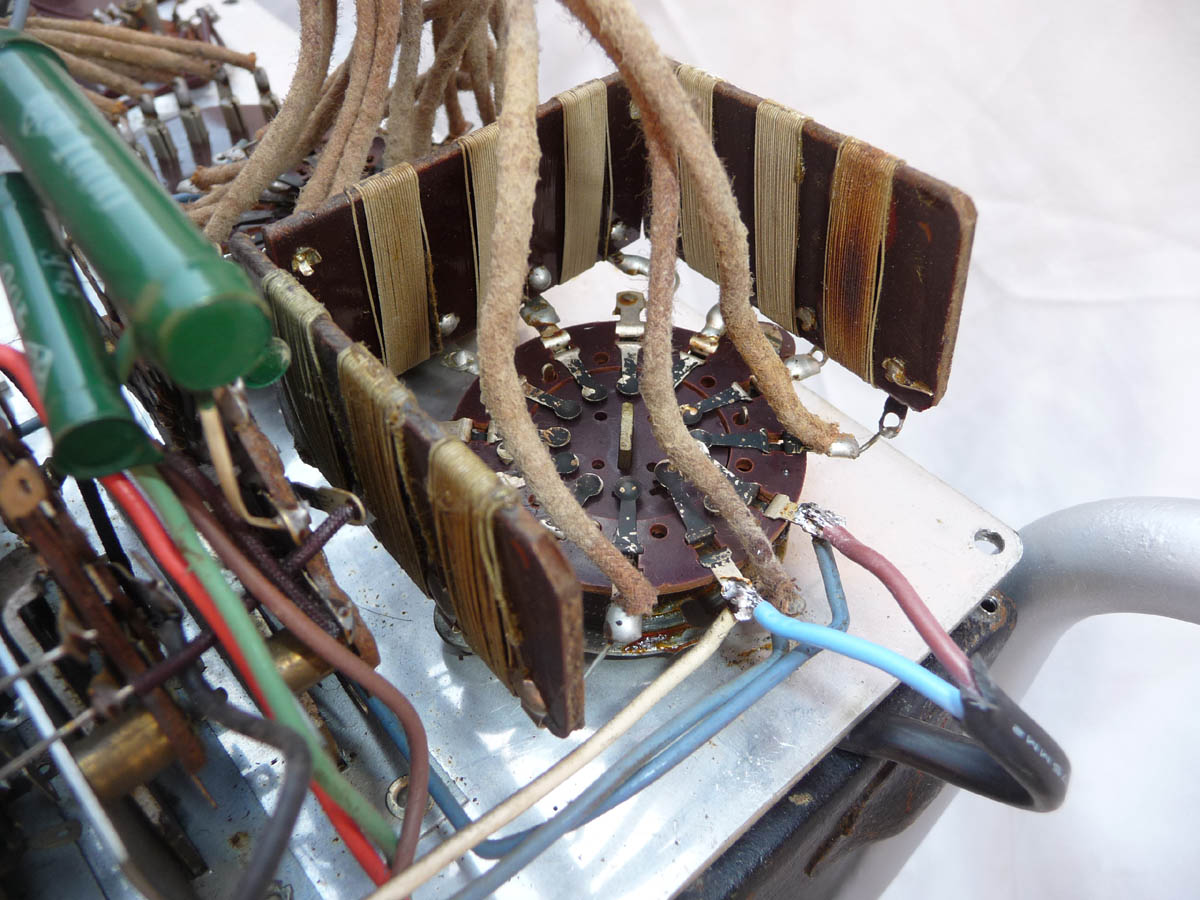

Detailfoto van de schakelaar "ajust. secteur" en bijhorende draadgewikkelde weerstanden.

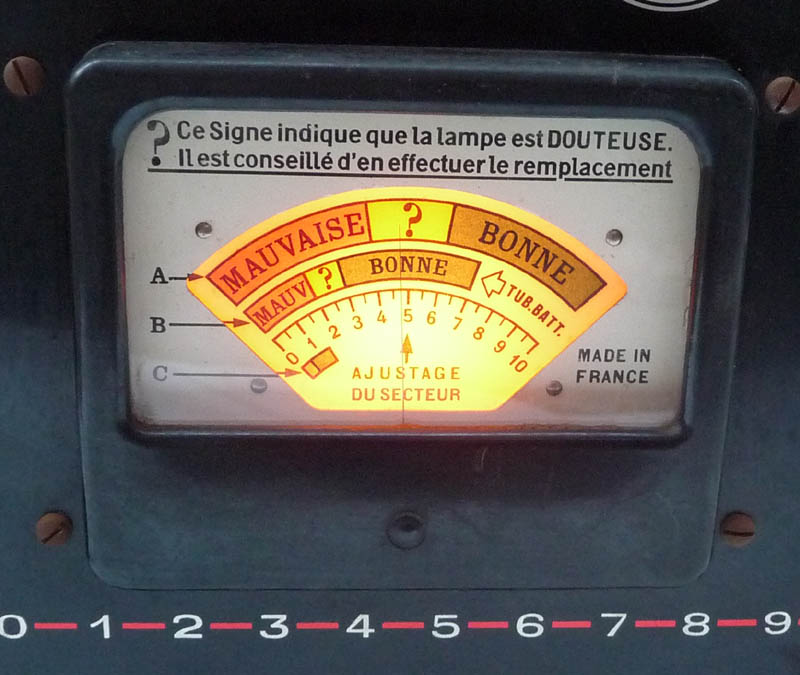

Het is de bedoeling dat deze schakelaar zo ingesteld wordt dat de naald precies in het midden van de schaal komt te staan. Op dat ogenblik is de netspanning correct ingesteld:

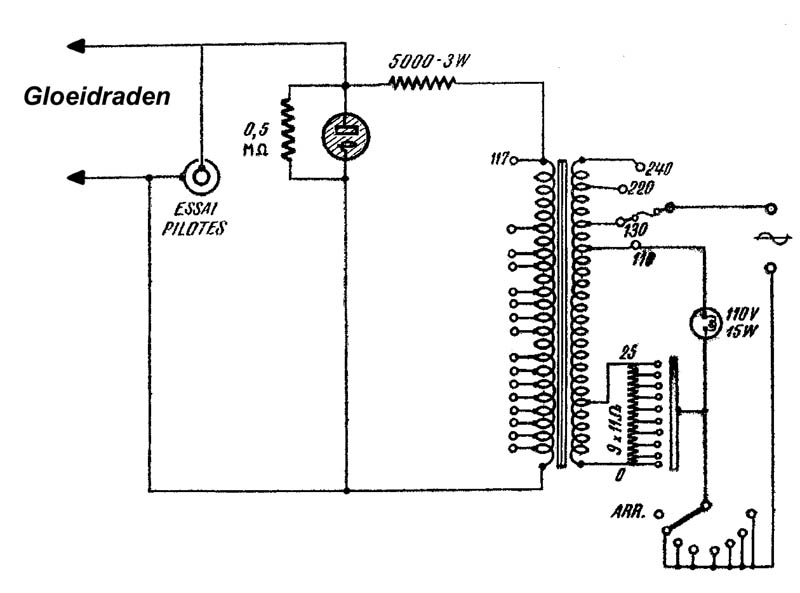

Dit is de manier waarop de gloeidraad getest wordt op onderbreking:

De gloeidraad is via een weerstand van 5 KΩ aangesloten op een spanning van 117V en parallel over de gloeidraad staat een neonlamp.  Brandt de neonlamp, dan is de gloeidraad onderbroken !

Wordt vervolgd.
